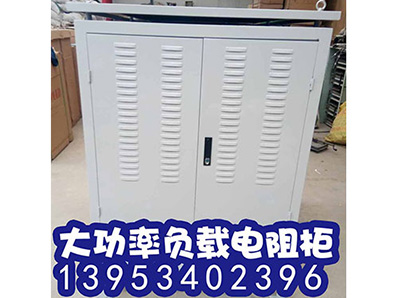

發電機組測試負載柜，AC690-5MVA智能交流負載

含阻性負載8400KW ，感性負載6300KVA，裝機容量高達14700KVA；

適用于10.5KV/7.2KV/6.6KV/3.3KV/690V/450V/400V等多種規格的發電機組；

每套負載系統有兩個回路，每個回路具有單獨的輸出，整個系統既可同時對4組發電機組分別進行測試，也可并機對大功率發電機組測試。

具有負載柜面板控制、計算機智能控制、控制箱遠程控制三種加載方式，均為一鍵式加載，可在階段加載時保持連續的工作模式。
在整船驗收時，可協助進行系泊試驗、航行試驗，對船用發電機組進行負荷試驗，靜態調壓特性試驗、調速特性試驗、過載保護試驗、逆功率和逆電流保護試驗、并車試驗等。自動完成對發電機組所有電參數的專項測試，同時生成多種曲線、圖表及檢測報告。
遠程控制箱獨立設計，采用便攜式鋁合金箱，整體美觀大方，體積小，功能全面，在空間有限的船艙使用，便于攜帶和操作。
該系統以其功率大，電壓高，適用范圍廣，智能化程度高，屬我國創造。為船東、船級社進行船舶驗收提供了科學的檢測手段。

    技術參數：在保有原有發電機組智能測試系統的所有特點、功能的基礎上，突破了長久以來的功率限制。 控制方式：分為手動、自動、智能三大系列； 功率范圍：10KVA～3MVA； 電壓范圍：220V/60HZ～11KV/60HZ； 功率因數：0.7～1； 可測量發電機穩態三相電壓、電流、有功功率、頻率、運行時間等基本功能；（無功功率、視在功率、功率因數等為預留功能）。 具有諧波分析功能，能同時分析電壓、電流的2～50次諧波含量及總諧波含量；電能累計功能。瞬態測試（負載突加、負載突卸）功能，能自動測試負載突變時電壓、電流、頻率大、小值，以及恢復時間。 具有強大的電壓錄波功能，再配有光電隔離RS485/RS232串口通訊功能，串口功能強大。不僅可以召測所有穩態參數，還能召測突加、突卸、電壓、電流、頻率曲線，及電壓、電流諧波曲線及諧波含量。與上位計算機配合使用，可以自動完成發電機所有電參數的測量。自動生成各種圖表、曲線及檢測報告。規范操作，權威性強。 數據內容豐富，報表適用性強，并且可以根據用戶需要署名、變更格式等?？傌撦d控制功能，可以完成負載突加、突卸功能（水負載無此功能）。 遠程控制功能，可通過遠程控制器實現手動控制加載、卸載。具有采集水負載數據的功能，并預留電流互感器接線端子。突加、突卸功能通過計算機自動控制,功率設定在面板或控制器上手動控制。具有溫度檢測保護和風機故障檢測保護功能。優化分段式功率投入方式，設置方便（10kW～大3000kW，）。 實現智能化控制，可自動測試發電機組各種參數包括動態參數。為大功率發電機組提供了科學的檢測手段。
