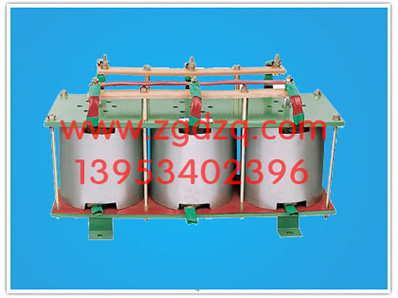

名稱：BP4系列頻敏電阻器
詳細信息
一、概述
BP4系列頻敏變阻器適用于三相交流50赫茲，容量40-1000千瓦的繞線型電動機，接于電動機轉子回路中，作為偶爾起動作。本系列頻敏變阻器分輕載起動和重載起動兩種類型；輕載起動型用于空壓機，冷凍機、機床、抽風機等，重載起動型用于球磨機、破碎機、皮帶機等。
頻敏變阻器是一個損耗很大的電抗器，其鐵芯柱采用厚鋼管，軛鐵采用厚鋼板組成骨架作為導磁及感應產生渦流的機構，鋼管外裝有線圈，即輕載起動頻敏變阻器。對重載起動變阻器在線圈外加套鋁管，鋁管即為二次短路線圈，它具有提高功率因數和增大起動轉矩的作用。

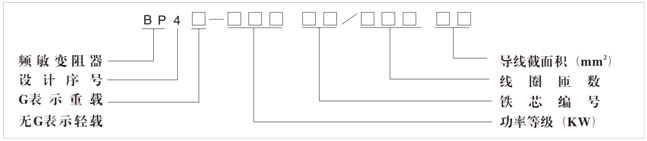

二、型號意義
三、起動性能
BP4系列頻敏變阻器起動性能：
|
性能
|
輕載
|
中載
|
重載
|
滿載
|
|
負載系數
|
0.4
|
0.7
|
0.85
|
1.0
|
|
起動電流/額定電流
|
1.6
|
2.0
|
2.5
|
2.5
|
|
起動力矩/額定力矩
|
0.5
|
0.8
|
1.0
|
1.2
|
|
允許連續起動時間
|
60
|
90
|
90
|
90
|
|

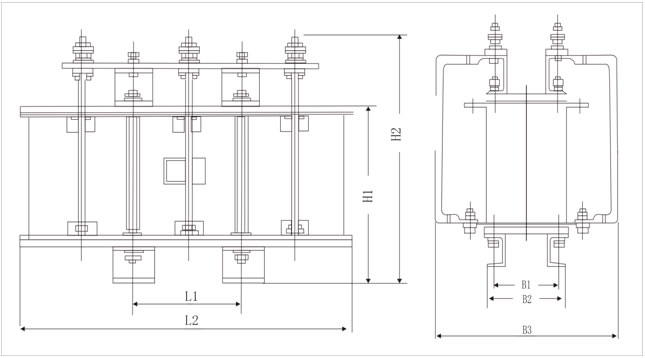

鐵芯編號
代號
|
1#
|
2#
|
3#
|
4#
|
5#
|
6#
|
7#
|
8#
|
9#
|
10#
|
11#
|
12#
|
13#
|
|
L1
|
128
|
144
|
144
|
160
|
160
|
186
|
186
|
202
|
202
|
239
|
239
|
271
|
271
|
|
L2
|
387
|
435
|
435
|
485
|
485
|
558
|
558
|
610
|
610
|
717
|
717
|
818
|
818
|
|
H1
|
173
|
173
|
204
|
204
|
233
|
233
|
263
|
293
|
333
|
333
|
393
|
393
|
463
|
|
H2
|
263
|
263
|
294
|
294
|
323
|
323
|
353
|
423
|
453
|
453
|
512
|
513
|
583
|
|
B1
|
89
|
105
|
105
|
136
|
136
|
136
|
139
|
157
|
157
|
196
|
196
|
233
|
233
|
|
B2
|
126
|
142
|
142
|
165
|
165
|
165
|
182
|
200
|
200
|
239
|
239
|
276
|
276
|
|
B3
|
286
|
302
|
302
|
325
|
325
|
325
|
342
|
360
|
360
|
399
|
399
|
436
|
436
|
七、安裝、使用和調整
（一）安裝
（1）安裝時應牢固地固定在基座上，當基座為鐵磁性物質時應在中間墊放10mm以上非磁性墊片，以防影響頻敏變阻器的特性；
（2）連接線應按電動機轉子額定電流選用相應截面的電纜線；
（3）試車前，應先對地測量絕緣電阻，如其值小于1MΩ時，則須先進行烘干處理方可使用。
（二）使用和調整
（1）電動機剛合閘說跳砸；起動電流太大，起動太快，對機械的沖擊過大，可改用較多匝數的抽頭。如繞組有幾組（幾臺）并聯，可拆掉一組，甚至改為串聯。
（2）合閘后電機不起動，起動電流太小，或雖起動，但穩定轉速不高，可調整線圈抽頭，改用較小匝數抽頭；如繞組有幾組串聯，可拆掉一組，甚至改為串聯，或把繞組由Y接法改為Δ接法。
（3）本系列頻敏變阻器抽頭為：零點、20%、90%、100%，出廠時接線接90%抽頭。
BP4系列頻敏變阻器型號：
BP4-02501/24504 BP4-02501/19605 BP4-02501/14006
BP4-02501/11208 BP4-02501/09010 BP4-04002/11208
BP4-04002/09010 BP4-04002/07113 BP4-04002/05616
BP4-04002/04520 BP4-04002/03625 BP4-05003/12508
BP4-05003/10010 BP4-05003/08013 BP4-05003/06316
BP4-05003/05020 BP4-05003/04025 BP4-06304/17908
BP4-06304/14010 BP4-06304/11213 BP4-06304/09016
BP4-06304/07120 BP4-06304/05625 BP4-08005/12513
BP4-08005/10016 BP4-08005/08020 BP4-08005/06325
BP4-08005/05032 BP4-08005/04040 BP4-10006/14013
BP4-10006/11216 BP4-10006/09020 BP4-10006/07125
BP4-10006/05632 BP4-10006/04540 BP4-12507/12516
BP4-12507/10020 BP4-12507/08025 BP4-12507/06332
BP4-12507/05040 BP4-12540/04050 BP4-16008/09025
BP4-16008/07132 BP4-16008/05640 BP4-16008/04550
BP4-20009/10025 BP4-20009/08032 BP4-20009/06340
BP4-20009/05050 BP4-25010/10025 BP4-25010/08032
BP4-25010/06340 BP4-25010/05050 BP4-31511/09032
BP4-31511/07140 BP4-31511/05650 BP4-31511/04563
BP4-40012/11232 BP4-40012/09040 BP4-40012/07150
BP4-40012/05663 BP4-50013/12532 BP4-50013/10040
BP4-50013/08050 BP4-50013/06363 BP4-31511/06350
BP4-31511/05063 BP4-31511/08040 BP4-31511/06350
BP4-40012/08050 BP4-40012/06363 BP4-40012/10040
BP4-40012/08050 BP4-50013/07163 BP4-25010/07140
